Tủ điện công nghiệp là một trong những thiết bị rất quan trong trong hệ thống điện hiện nay. Nó giúp bảo quản cũng như giúp cho việc vận hành các thiết bị máy móc, hệ thống chiếu sáng cũng như hệ thống truyền tải điện hoạt động trơn tru và ít gặp sự cố hơn. Trong đó, Tủ điện đóng cắt mạch vòng RMU là một trong những dòng tủ điện công nghiệp được sử dụng khá phổ biến hiện nay. Cùng tìm hiểu chi tiết nhé!
Tủ điện đóng cắt mạch vòng RMU là gì?

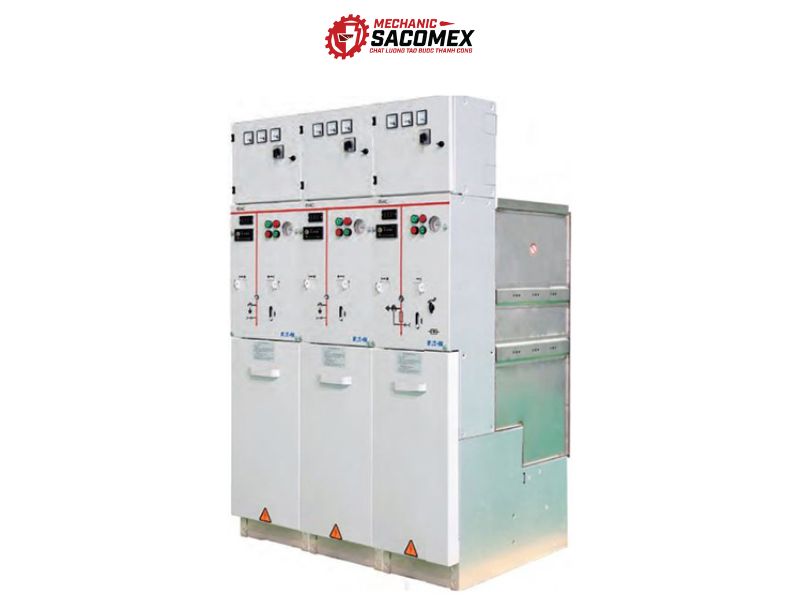

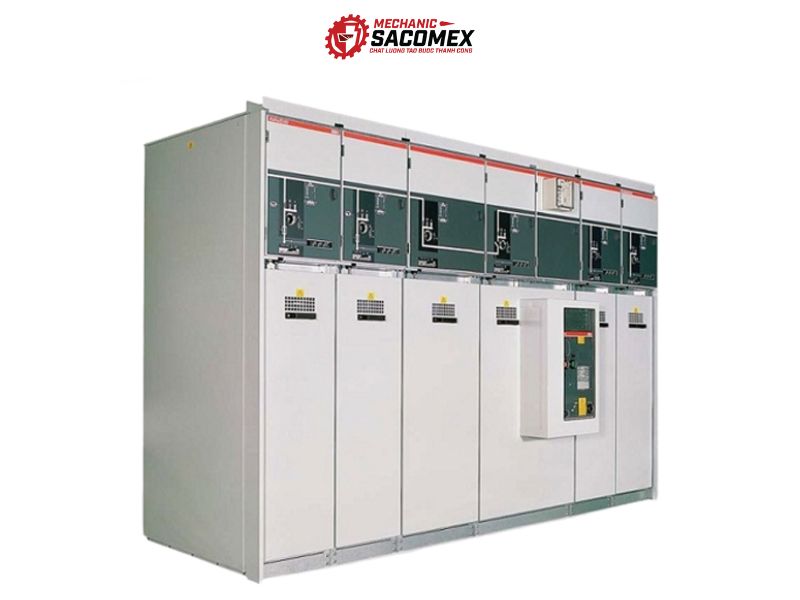

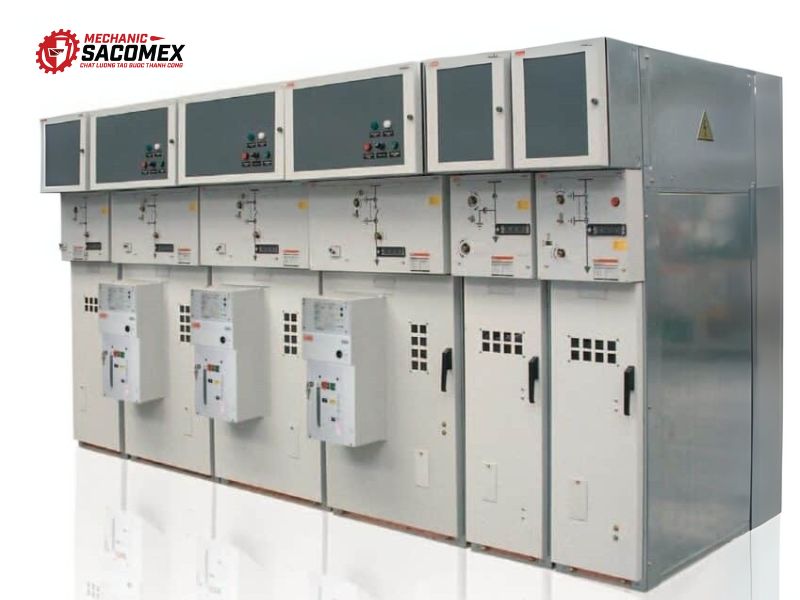

Tủ điện đóng cắt mạch vòng RMU là một trong những thiết bị rất quan trọng trong hệ thống điện hiện nay. Nó có tên gọi tiếng anh là Ring Main Unit hay còn được gọi với cái tên khác là tủ đóng cắt mạch vòng RMU. Tủ điện đóng cắt mạch vòng RMU là dòng tủ được hợp nhất 2 tính năng đóng - cắt và có khả năng bảo vệ được nhiều máy biến áp phân phối điện hay hệ thống đường truyền điện trung thế 36kV, 360A.
Dòng tủ RMU này được thiết kế theo cấu trúc metal enclosed khả năng cách điện khí SF6 sử dụng cho hệ thống phân phối trung thế tới 36kV 630A. Loại tủ này được Cơ Khí Sacomex sản xuất theo tiêu chuẩn IEC 62271 - 200, với thiết kế kín hoàn toàn cùng với tất cả các phần tử đóng cắt điện nằm phía trong bình khí F6 đều được làm từ chất liệu thép không gỉ. Với thiết kế này, tủ điện cắt đóng mạch vòng an toàn tuyệt đối cho người vận hành cũng như bảo vệ tốt được các thiết bị bên trong khỏi những bụi bẩn hay độ ẩm.
Các ưu điểm nổi bật của Tủ đóng cắt mạch vòng RMU
Tất nhiên, mỗi loại tủ điện sẽ có mỗi ưu điểm và đặc điểm riêng biệt khác nhau. Và dòng tủ đóng cắt mạch vòng RMU dùng trong mạng điện trung thế cũng vậy, nó có khá nhiều các ưu điểm nổi bật khác so với những dòng tủ điện công nghiệp khác. Các ưu điểm của dòng tủ này cũng chính là điểm thu hút khách hàng và được ưa chuộng. Cụ thể như sau:
- 1. Được thiết kế với kết cấu kín hoàn toàn, đảm bảo cho quá trình đóng - cắt điện trong bình khí a bên trong tủ đến các máy biến áp hay các lưới điện trung thế tuyệt đối an toàn cho người vận hành.
- 2. Tủ điện cắt đóng mạch vòng RMU có tuổi thọ lên đến 20 năm
- 3. Khả năng hoạt động trơn tru, dễ dàng thích nghi và rất ổn định trong tất cả các thời tiết khắc nghiệt (-250C ÷ +400C).
- 4. Tủ điện RMU được sản xuất theo tiêu chuẩn IEC 62271 - 200
- 5. Tủ kết nối bởi các ngăn cáp đến/đi sử dụng cầu dao cách ly và ngăn cáp truyền cho máy biến áp sử dụng loại cầu dao phụ tải kết hợp cầu chì bảo vệ hệ thống lưới điện trong quá trình vận hành.
Cấu tạo của tủ cắt đóng mạch vòng RMU
- Tủ điện RMU được thiết kế đảm bảo an toàn tuyệt đối cho người vận hành khi kết nối tủ khi ngăn cáp đầu ra và đầu vào bằng thiết bị cầu dao cách ly, ngăn cáp ra máy biến áp sử dụng cầu dao phụ tải kết hợp với cầu chì
- Tất cả các phần tử đóng vai trò đóng - cắt như: các dao cắt tải, dao nối đất, máy cắt, thanh cái, các đầu đấu,... đều được đặt ở phía trong bình khí SF6
- Cấu trục của tủ điện RMU được chia thành 2 - 4 - 6 ngăn riêng đúng quy chuẩn và tùy theo nhu cầu của khách hàng. Mỗi quy chuẩn sẽ đáp ứng và phù hợp với chức năng
- Dòng tủ điện đóng cắt mạch vòng RMU đều sử dụng các dòng máy biến áp trung thế hay hạ thế có sử dụng loại dao cắt kết hợp cầu chì. Thế nhưng, các nhà sản xuất dòng tu điện RMU hiện nay đã cải tiến với thiết kế dạng máy cắt nhỏ gọn trong tủ, hợp với bộ cách điện bình khí SF6, rơle tự cấp nguồn và biến dòng tối ưu có mức phí khá rẻ
Các loại tủ điện RMU hiện nay
Hiện nay, trên thị trường loại tủ đóng cắt mạch vòng RMU được chia làm 2 loại chinhs tùy theo nhu cầu sử dụng của khách hàng. Cụ thể như sau:
- 1. Loại tủ RMU mở rộng được (Extensible)
- 2. Lọa tủ điện RMU không mở rộng được (Compact)
Ngoài ra loại chính này, còn có môt 3 loại tủ RMU dựa vào kiểu dập hồ quang trong buồng khí, tính chất cách điện như: Loại cách điện trong môi trường không khí, môi trường chân không và môi trường SF6
Ứng dụng của tủ điện RMU
- Thường được sử dụng phổ biến ở các trạm điện ngoài trời hay các trạm chuyển tiếp hay trạm phân phối.
- Tủ điện RMU sử dụng nhiều ở các trạm điện ngầm hay các khu - nhà máy công nghiệp.
- Với thiết kế đặc biệt cùng chức năng đo lường điện áp, dòng điện hay tín hiệu điện thì dòng tủ điện cắt mạch vòng RMU này thường được sử dụng cho các hệ thống FRTU
