Bạn đang tìm hiểu về tủ điện trung thế là gì? Tổng quan về tủ điện trung thế để giúp bạn nắm rõ vai trò, cấu tạo và ứng dụng của thiết bị thiết yếu này trong ngành công nghiệp hiện đại. Cơ khí Sacomex, nhà cung cấp uy tín trong gia công, sản xuất tủ điện công nghiệp, sẽ đồng hành cùng bạn khám phá chi tiết từ A đến Z về loại tủ điện được sử dụng phổ biến trong các trạm biến áp và nhà máy quy mô lớn.
I. Tủ điện trung thế là gì?
Tủ điện trung thế (Medium Voltage Switchgear) là hệ thống thiết bị điện chuyên dùng để đóng, cắt, bảo vệ và điều khiển mạch điện trong dải điện áp từ 3kV đến 36kV. Đây là “lá chắn” quan trọng giúp đảm bảo an toàn cho hệ thống điện trung thế, đồng thời giảm thiểu nguy cơ sự cố và bảo vệ thiết bị tải.
II. Tổng quan về tủ điện trung thế
2.1. Cấu tạo cơ bản của tủ điện trung thế
Một tủ điện trung thế tiêu chuẩn thường bao gồm các thành phần chính sau:
- Vỏ tủ điện trung thế: Được làm bằng tôn mạ sơn cách điện để đảm bảo an toàn, và có độ dày khoảng 2mm.
- Máy cắt trung thế (VCB hoặc SF6): Thiết bị đóng/cắt chính trong tủ.
- Rơ le bảo vệ: Nhận diện sự cố như quá dòng, chạm đất, mất pha,...
- Chống sét van (LA): Bảo vệ khỏi hiện tượng quá áp.
- Dao cách ly (DS): Dùng để cô lập phần điện cần bảo trì.
- Cơ cấu cơ khí và hệ thống đo lường: Hỗ trợ vận hành an toàn và chính xác.
Lưu ý: Một tủ điện trung thế chứa tối thiểu một aptomat chính với các nút đóng và tắt điện. Với cường độ tương đương với tổng các tải phụ bên dưới cho đến lớn hơn gấp 3 lần. Và một ổ cắm điện khoảng 220V để dùng khi có nhu cầu bảo dưỡng tủ điện.
2.2. Ứng dụng của tủ điện trung thế
Tủ điện trung thế được sử dụng rộng rãi trong:
- Trạm biến áp công nghiệp và dân dụng.
- Nhà máy sản xuất, xí nghiệp quy mô lớn.
- Tòa nhà cao tầng, trung tâm thương mại.
- Khu công nghiệp, khu chế xuất.
- Ngành năng lượng và giao thông.
2.3. Lợi ích khi sử dụng tủ điện trung thế của Cơ khí Sacomex
- Độ bền cao, hoạt động ổn định trong thời gian dài.
- Thiết kế tối ưu, phù hợp với yêu cầu từng dự án.
- Dễ dàng lắp đặt, bảo trì và nâng cấp.
- Tiết kiệm chi phí vận hành và bảo dưỡng.
- Sản xuất theo tiêu chuẩn quốc tế, kiểm định chất lượng nghiêm ngặt.
2.4. Quy trình lắp đặt tủ điện trung thế
Việc lắp đặt tủ điện trung thế cần được thực hiện đúng kỹ thuật nhằm đảm bảo an toàn vận hành và kéo dài tuổi thọ thiết bị. Dưới đây là quy trình cơ bản:
- Bước 1: Khảo sát hiện trạng - Đánh giá vị trí, diện tích và điều kiện môi trường để xác định phương án lắp đặt tối ưu.
- Bước 2: Chuẩn bị nền móng và khung giá đỡ - Đảm bảo chắc chắn, bằng phẳng và có khả năng chịu tải trọng của tủ.
- Bước 3: Đưa tủ vào vị trí - Dùng xe nâng hoặc công cụ hỗ trợ, hạn chế va chạm gây ảnh hưởng đến thiết bị bên trong.
- Bước 4: Kết nối hệ thống điện - Đấu nối cáp trung thế, dây tiếp địa, các đầu ra – vào theo sơ đồ kỹ thuật.
- Bước 5: Kiểm tra và hiệu chỉnh - Đo điện trở cách điện, kiểm tra tiếp điểm, thử đóng cắt các thiết bị bên trong.
- Bước 6: Vận hành thử nghiệm - Mô phỏng tình huống thực tế để đảm bảo hệ thống hoạt động ổn định trước khi bàn giao.
2.5. Những lưu ý khi lắp đặt tủ điện trung thế
Khi thi công lắp đặt, cần tuân thủ các nguyên tắc sau để đảm bảo an toàn và hiệu quả sử dụng:
- Đảm bảo tiếp địa đúng chuẩn: Tủ điện trung thế cần được nối đất tốt để bảo vệ khỏi dòng rò và xung sét.
- Không lắp đặt tại nơi ẩm ướt hoặc có hóa chất ăn mòn: Tránh hư hỏng linh kiện và rút ngắn tuổi thọ tủ.
- Duy trì khoảng cách an toàn: Giữa các tủ và tường hoặc giữa các tủ với nhau để thuận tiện bảo trì và thoát nhiệt.
- Lắp đặt theo đúng sơ đồ kỹ thuật: Tránh đảo cực, nối sai pha hoặc thiếu bảo vệ gây cháy nổ.
- Chỉ để kỹ sư có chứng chỉ chuyên ngành thực hiện lắp đặt: Đảm bảo an toàn trong quá trình vận hành về sau.
III. Tại sao nên chọn Cơ khí Sacomex?
Với hơn nhiều kinh nghiệm trong lĩnh vực cơ khí, Cơ khí Sacomex tự hào là đối tác tin cậy của nhiều doanh nghiệp. Chúng tôi cam kết mang đến giải pháp tủ điện trung thế tối ưu, đáp ứng mọi yêu cầu kỹ thuật và tiến độ dự án.
Tại Cơ khí Sacomex, chúng tôi chuyên cung cấp các dòng tủ điện trung thế chất lượng cao, sản xuất theo tiêu chuẩn quốc tế, phù hợp với nhiều mục đích sử dụng khác nhau. Dưới đây là một số sản phẩm tiêu biểu:

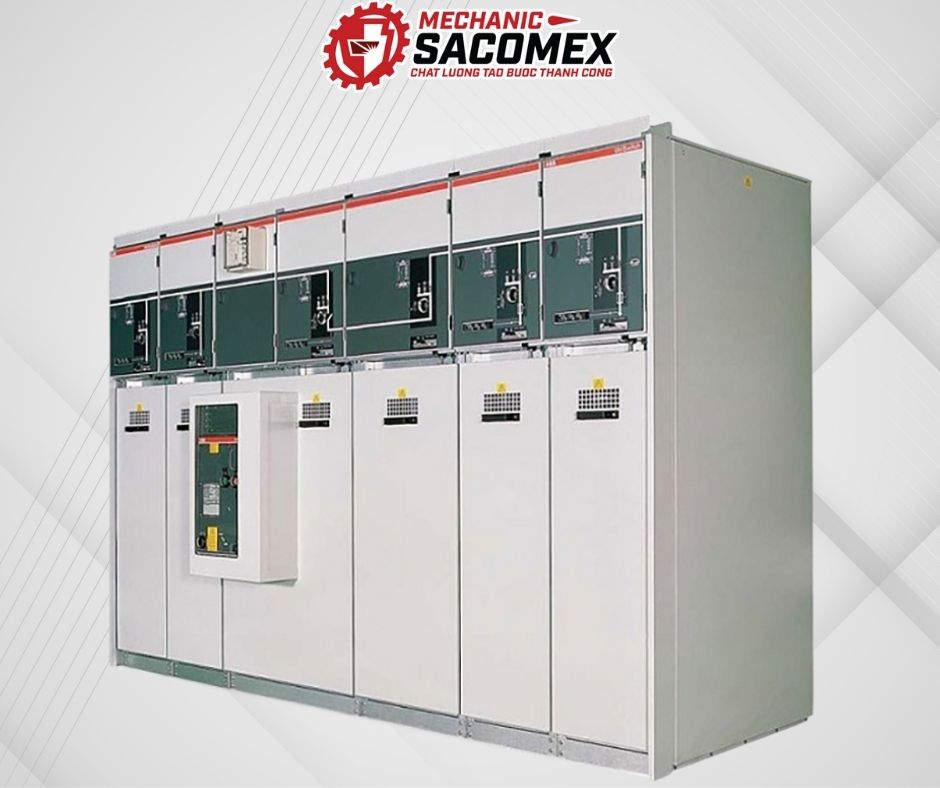

Tủ điện trung thế RMU
- Thiết kế nhỏ gọn, kín hoàn toàn, sử dụng trong các hệ thống phân phối vòng.
- Chống bụi, chống ẩm tốt – lý tưởng cho các trạm ngoài trời.
- Khả năng cách điện tốt, chịu dòng ngắn mạch lớn (lên tới 25kA hoặc 31.5kA trong 3 giây).
- Vật liệu vỏ tủ thường là tôn mạ kẽm sơn tĩnh điện hoặc thép không gỉ (inox), kết cấu chắc chắn, chịu va đập tốt.
Bạn có thể liên hệ trên website của Cơ Khí Sacoex hoặc đến trực tiếp để được tư vấn và tham khảo. Địa chỉ các showroom và xưởng sản xuất của Cơ Khí Sacomex tại Đà Nẵng:
- Showroom 1: 385B Hải Phòng, Thanh Khê, Đà Nẵng.
- Showroom 2: 41 Võ An Ninh, Hòa Xuân, Cẩm Lệ.
- Xưởng sản xuất: 52 Hà Duy Phiên, Cẩm Lệ, Đà Nẵng.
Bài viết liên quan:
Hiểu rõ tủ điện trung thế là gì? Tổng quan về tủ điện trung thế sẽ giúp bạn đưa ra lựa chọn đúng đắn cho hệ thống điện của mình. Nếu bạn đang tìm kiếm sản phẩm chất lượng, dịch vụ chuyên nghiệp và tư vấn kỹ thuật chính xác, đừng ngần ngại liên hệ Cơ khí Sacomex – chuyên gia trong lĩnh vực tủ điện công nghiệp.
